একাধিক চেম্বার সহ বপন ছাঁচের সুবিধাগুলি কী কী?

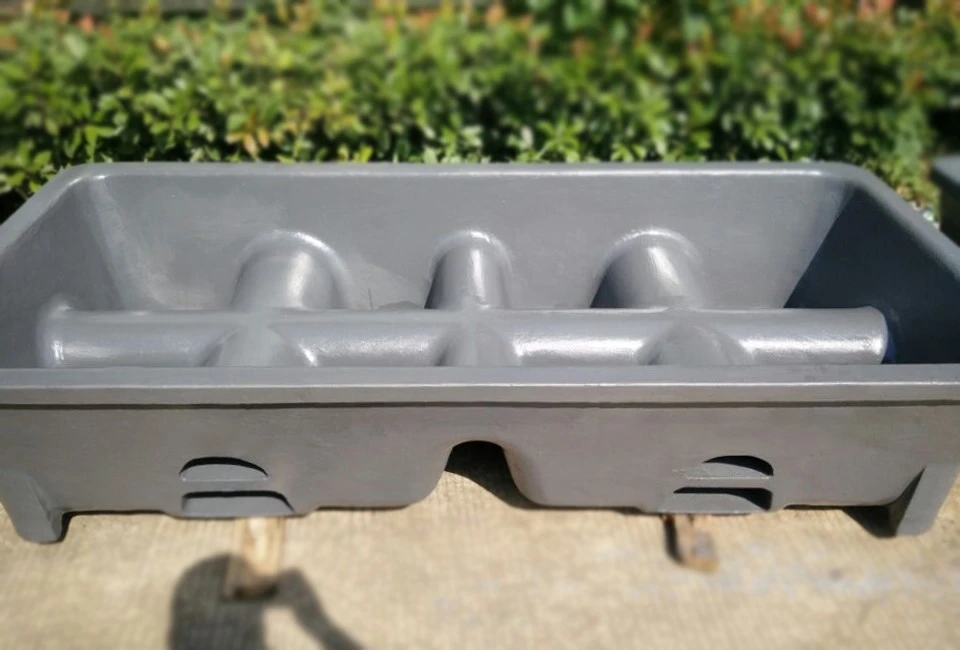

এর নকশা একাধিক চেম্বার সহ ছাঁচ বপন করুনঅ্যালুমিনিয়াম জলের প্রবাহের অপ্টিমাইজেশন বিবেচনা করে, যাতে ভরাট এবং শীতল করার সময় অভিন্নতা নিশ্চিত করা যায় এবং উচ্চ-মানের অ্যালুমিনিয়াম ব্লক তৈরি করা যায়। এবং প্রতিটি চেম্বারে একটি ফিড এবং ডিসচার্জ পোর্ট রয়েছে, যা মসৃণভাবে কাজ করার সময় অ্যালুমিনিয়াম জলের শীতল করার সময়কে হ্রাস করে এবং একাধিক চেম্বার সহ বপনের ছাঁচ একই সাথে একাধিক অ্যালুমিনিয়াম জল ব্লক প্রক্রিয়া করতে পারে, উত্পাদন সময় এবং মানব সম্পদের চাহিদা হ্রাস করে, যা উল্লেখযোগ্য অর্থনৈতিক সুবিধা নিয়ে আসে। ফাউন্ড্রিতে পরবর্তী, আমরা একাধিক চেম্বার সহ বপনের ছাঁচের সুবিধাগুলি সম্পর্কে কথা বলব।

একটি মাল্টি-ক্যাভিটি সো মোল্ড হল একটি বিশেষ ধরনের ছাঁচ যাতে দুটি বা তার বেশি ছাঁচের ছাপ থাকে কোপ এবং ড্র্যাগের মধ্যে। এখানে একটি ব্রেকডাউন কিভাবে একটিএকাধিক চেম্বারের সাথে ছাঁচ বপন করুনকাজ:

একাধিক ছাঁচের ছাপ:একক-পিট ছাঁচের সাথে ভিন্ন, যা প্রতি আকৃতিতে একটি প্রজেক্টিং তৈরি করে, একটি মাল্টি-ক্যাভিটি সো মোল্ড একটি নির্দিষ্ট ডিজাইনে সংগঠিত কয়েকটি আকৃতির ছাপ রয়েছে। এই নকশাটি গহ্বরের মধ্যে ছড়িয়ে পড়ে, ঘরের কার্যকর ব্যবহার বিবেচনা করে এবং ছাঁচের সাধারণ আকারকে সীমিত করে।

ইউনিফর্ম ফিডিং সিস্টেম:প্রতিটি গহ্বরে সুসংগত ধাতব প্রবাহ নিশ্চিত করতে, ছাঁচের সমস্ত গহ্বর খাওয়ানোর জন্য একটি একক স্প্রু এবং রানার সিস্টেম ব্যবহার করা হয়। স্প্রুটি প্রধান চ্যানেল হিসাবে পূর্ণ হয় যার মাধ্যমে তরল ধাতু ছাঁচে প্রবেশ করে, যখন স্প্রিন্টারগুলি প্রতিটি পৃথক গহ্বরে ধাতুটিকে উপযুক্ত করে।

ধাতু বিতরণ:ইনগেটস, যা প্রতিটি গহ্বরের দিকে অগ্রসর হওয়া ছোট খোলা, কৌশলগতভাবে গলিত ধাতুকে সমস্ত ছাঁচের ছাপ জুড়ে সমানভাবে বিতরণ করার জন্য স্থাপন করা হয়। এটি নিশ্চিত করে যে প্রতিটি গহ্বর সমানভাবে পূর্ণ হয়, যার ফলে সামঞ্জস্যপূর্ণ ঢালাই গুণমান হয়।

সঠিক ভেন্টিং:ছাঁচের সমস্ত এলাকা থেকে গ্যাসগুলিকে পালানোর অনুমতি দেওয়ার জন্য একাধিক চেম্বার সহ বপনের ছাঁচে সন্তোষজনক বায়ুচলাচল গুরুত্বপূর্ণ। সঠিকভাবে ডিজাইন করা ভেন্টগুলি গ্যাসের ছিদ্রের মতো ত্রুটিগুলি প্রতিরোধ করতে এবং কাস্টিংয়ের গুণমান নিশ্চিত করতে সহায়তা করে।

দক্ষ নিষ্কাশন:ধাতু সেট হয়ে গেলে এবং প্রজেক্টিং সিস্টেম শেষ হলে, ছাঁচ থেকে ঢালাই বের করা হয়। কিছু উত্পাদন ক্রিয়াকলাপে, এই প্রক্রিয়াটি স্বয়ংক্রিয় হয়, দক্ষতার সাথে ছাঁচ থেকে ঢালাই অপসারণের জন্য যন্ত্রপাতি বা রোবট ব্যবহার করে।

একাধিক চেম্বার সহ একটি বপনের ছাঁচ ব্যবহার করে, নির্মাতারা একটি একক ঢালাই চক্রে একাধিক মানের ঢালাই উত্পাদন করে উল্লেখযোগ্যভাবে উত্পাদনশীলতা বাড়াতে পারে। ইউনিফর্ম ফিডিং সিস্টেমের ব্যবহার, সঠিক ধাতু বন্টন, এবং কার্যকরী ভেন্টিং সমস্ত গহ্বর জুড়ে সামঞ্জস্যপূর্ণ ঢালাই গুণমান নিশ্চিত করে।

মাল্টি-ক্যাভিটি ছাঁচ ব্যবহার করার মৌলিক সুবিধা হল দক্ষতার অসাধারণ উত্তোলন এবং ফলাফল একক-গহ্বরের ছাঁচের ক্ষেত্রে ভিন্নভাবে দেখা যায়। এখানে মূল উত্পাদনশীলতা সুবিধা আছেএকাধিক চেম্বারের সাথে ছাঁচ বপন করুন:

বর্ধিত আউটপুট:মাল্টি-ক্যাভিটি মোল্ডগুলি একটি একক ছাঁচে বিভিন্ন ঢালাইয়ের সমসাময়িক সৃষ্টিকে বিবেচনা করে, ফলন একটি উল্লেখযোগ্য সম্প্রসারণকে প্ররোচিত করে। উদাহরণস্বরূপ, একটি 4-গহ্বর ছাঁচ একটি অনুরূপ পরিচালনার সময় এবং কাজের উদ্যোগের মধ্যে একটি একক-গহ্বর ছাঁচ হিসাবে কাস্টিংয়ের সংখ্যাকে চারগুণ করে তৈরি করতে পারে।

কম ছাঁচনির্মাণ সময়:একাধিক গহ্বর একযোগে ভরাট হওয়ার ফলে, মাল্টি-ক্যাভিটি ছাঁচে প্রজেক্টিং প্রতি সাধারণ ছাঁটাইয়ের সময় কমে যায়। এই দক্ষতার উন্নতি দ্রুত চক্রের সময় এবং বর্ধিত উত্পাদন থ্রুপুটে অবদান রাখে।

অপ্টিমাইজড গলানোর চুল্লি সময়:মাল্টি-ক্যাভিটি ছাঁচ উত্পাদিত টুকরা প্রতি চুল্লিতে ধাতু গলানোর জন্য প্রয়োজনীয় সময় কমাতে সাহায্য করে। এক চক্রে বেশ কয়েকটি অংশ নিক্ষেপ করার ক্ষমতা গলানোর সরঞ্জাম এবং শক্তি সংস্থানগুলির আরও দক্ষ ব্যবহারে পরিণত হয়।

সমাপ্তি শ্রম হ্রাস:একটি একক ছাঁচে একাধিক ঢালাই উৎপাদন করে, বহু-গহ্বরের ছাঁচ প্রতি অংশে প্রয়োজনীয় সমাপ্তি শ্রমের পরিমাণ কমিয়ে দেয়। এটি শ্রম খরচে সঞ্চয়ের দিকে নিয়ে যায় এবং পোস্ট-কাস্টিং প্রক্রিয়াকরণের ধাপকে প্রবাহিত করে।

ত্বরান্বিত প্যাটার্ন খরচ পরিমার্জন:মাল্টি-ক্যাভিটি মোল্ডের মাধ্যমে অর্জনযোগ্য উচ্চতর উৎপাদন ভলিউম বৃহত্তর সংখ্যক ঢালাইয়ের উপর প্যাটার্ন খরচ দ্রুত পরিমাপ করার অনুমতি দেয়। এই খরচ দক্ষতা সুবিধা ঢালাই অপারেশনের সামগ্রিক লাভজনকতা বাড়ায়।

ব্যাপক উৎপাদন ক্ষমতা:মাল্টি-ক্যাভিটি ছাঁচগুলি উচ্চ-ভলিউম তৈরির পরিস্থিতির জন্য উপযুক্ত যেখানে দ্রুত ফলাফল গুরুত্বপূর্ণ। আরও সীমিত সময়ের মধ্যে দক্ষতার সাথে বিভিন্ন মানের কাস্টিং তৈরি করার ক্ষমতা নির্মাতাদের উত্পাদনশীলভাবে এবং সত্যই প্রয়োজন মেটাতে সক্ষম করে।

সংক্ষেপে, মাল্টি-ক্যাভিটি মোল্ডের ব্যবহার যথেষ্ট উৎপাদনশীলতা সুবিধা প্রদান করে, যার মধ্যে বর্ধিত আউটপুট, কম ছাঁচনির্মাণ সময়, অপ্টিমাইজড ফার্নেস ব্যবহার, ফিনিশিং শ্রম হ্রাস, ত্বরান্বিত প্যাটার্ন খরচ পুনরুদ্ধার এবং ব্যাপক উৎপাদনের জন্য বর্ধিত ক্ষমতা। এই সুবিধাগুলি মাল্টি-ক্যাভিটি ছাঁচকে ঢালাই অপারেশনে দক্ষতা এবং প্রতিযোগিতা বাড়ানোর জন্য একটি মূল্যবান সম্পদ করে তোলে।

একাধিক চেম্বারের সাথে বপনের ছাঁচের সফল বাস্তবায়ন তাদের সুবিধাগুলি সর্বাধিক করার জন্য সূক্ষ্ম নকশা বিবেচনার উপর নির্ভর করে। এখানে মূল পরিকল্পনা উপাদান যা বিবেচনা করা উচিত:

সুষম প্রবাহ পথ এবং ইনগেট সাইজিং:গহ্বরের মধ্যে গলিত ধাতুর অকাল জমে যাওয়া রোধ করার জন্য সুষম প্রবাহের পথ এবং উপযুক্ত আকারের ইঙ্গেট স্থাপন করা অত্যন্ত গুরুত্বপূর্ণ। এটি সমস্ত ছাপগুলির অভিন্ন ভরাট নিশ্চিত করে এবং অসম্পূর্ণ ঢালাইয়ের মতো ত্রুটিগুলি প্রতিরোধ করে৷

গ্যাসের জন্য পর্যাপ্ত ভেন্ট:সমস্ত ছাপ থেকে গ্যাসের পালানোর সুবিধার্থে সঠিক বায়ুচলাচল ব্যবস্থা অবশ্যই অন্তর্ভুক্ত করতে হবে। বাধ্যতামূলক বায়ুচলাচল ছিদ্রের মতো গ্যাস-সম্পর্কিত পলাতককে আটকে দেয় এবং প্রতিটি গহ্বরে ঢালাইয়ের বিশ্বস্ততার নিশ্চয়তা দেয়।

রাইজার এবং চিলারের কৌশলগত অবস্থান:রাইজার এবং চিলারগুলিকে কার্যকরভাবে সমস্ত গহ্বর খাওয়ানোর জন্য কৌশলগতভাবে অবস্থান করা উচিত, সামঞ্জস্যপূর্ণ দৃঢ়তা প্রচার করা এবং সংকোচন-সম্পর্কিত ত্রুটিগুলির সম্ভাবনা হ্রাস করা। এটি সমস্ত ছাঁচের ছাপ জুড়ে অভিন্ন শীতলতা এবং দৃঢ়তা নিশ্চিত করে।

বর্ধিত অনমনীয়তা:বিভিন্ন ফ্রন্টে তরল ধাতু দ্বারা প্রয়োগ করা স্ট্রেন সহ্য করার জন্য বহু-গহ্বরের ছাঁচগুলিকে প্রসারিত নমনীয়তার সাথে পরিকল্পনা করা উচিত। প্রজেক্টিং সিস্টেমের সময় ছাঁচের সম্মান বজায় রাখার জন্য এই অন্তর্নিহিত নির্ভরযোগ্যতা মৌলিক।

উচ্চতর সংকোচন স্ট্রেনের জন্য অ্যাকাউন্টিং:প্ল্যানটি ছাঁচের অভ্যন্তরে বিভিন্ন সমস্যার ক্ষেত্রগুলির কারণে উচ্চতর সংকোচনের স্ট্রেনগুলিকে উপস্থাপন করা উচিত। এই ভেরিয়েবলগুলিকে বিবেচনায় নিয়ে, সংকোচন-সম্পর্কিত পলাতকদের জুয়া, যেমন বিরতি বা মোচড়, উপশম করা যেতে পারে।

গুণগত সামঞ্জস্যের জন্য মানসম্মত ইমপ্রেশন:সমস্ত গহ্বর জুড়ে ইমপ্রেশন মানককরণ ঢালাইয়ের গুণমানে ধারাবাহিকতা নিশ্চিত করে। এর মধ্যে সামঞ্জস্যপূর্ণ মাত্রা, পৃষ্ঠের সমাপ্তি এবং অন্যান্য গুরুত্বপূর্ণ বৈশিষ্ট্য বজায় রাখা অন্তর্ভুক্ত।

ছাঁচ পৃথকীকরণের জন্য পরিষ্কার বিভাজন লাইন:সহজ বিভাজন লাইন ডিজাইন করা ঢালাই নিষ্কাশনের সময় ছাঁচের অর্ধেক পরিষ্কার বিচ্ছিন্ন করার সুবিধা দেয়। এটি ডিমোল্ডিং প্রক্রিয়াকে সহজ করে এবং সামগ্রিক দক্ষতায় অবদান রাখে।

ত্রুটি ছাড়া প্রতিটি গহ্বর জুড়ে শব্দ ঢালাই উৎপাদন নিশ্চিত করার জন্য চিন্তাশীল এবং পুঙ্খানুপুঙ্খ নকশা অপরিহার্য। উন্নত সিমুলেশন এবং মডেলিং টুল ব্যবহার করা লেআউট এবং কনফিগারেশন অপ্টিমাইজ করতে সাহায্য করতে পারেএকাধিক চেম্বারের সাথে ছাঁচ বপন করুন, শেষ পর্যন্ত তাদের সফল বাস্তবায়ন এবং কর্মক্ষমতা অবদান.

যদিও মাল্টি-ক্যাভিটি ছাঁচগুলি গুরুত্বপূর্ণ সুবিধা দেয়, তারা একইভাবে নির্দিষ্ট প্রতিবন্ধকতাগুলির সাথে থাকে যা বিবেচনা করা উচিত:

ডিজাইনে বর্ধিত জটিলতা:মাল্টি-ক্যাভিটি সো মোল্ডের একটি সীমাবদ্ধতা হল একাধিক গহ্বরের জন্য গেটিং, ভেন্টিং এবং ফ্রেমওয়ার্কের যত্ন নেওয়ার পরিকল্পনায় উন্নত জটিলতা। সমস্ত গহ্বর জুড়ে অভিন্ন ধাতব প্রবাহ এবং দৃঢ়ীকরণ নিশ্চিত করার জন্য সতর্ক প্রকৌশল এবং সূক্ষ্ম নকশা বিবেচনার প্রয়োজন।

উচ্চতর ত্রুটির হার:প্রজেক্টিং সিস্টেমের সময় ছাঁচের যেকোনো অংশ কম ভরা বা অনাহারে থাকে বলে ধরে নিলে, এটি তৈরি করা অংশে উচ্চতর অপূর্ণতার হারকে প্রম্পট করতে পারে। সমস্ত গর্তে নির্ভরযোগ্য ভরাট এবং শক্ত হওয়ার সাথে সাথে সংকোচন, পোরোসিটি বা ঘাটতি ঢালাইয়ের মতো অপূর্ণতা থেকে দূরে থাকার জন্য মৌলিক।

বড় টুলিংয়ের খরচ:মাল্টি-ক্যাভিটি ছাঁচ তৈরিতে নিয়মিত বড় টুলিং এবং ছাঁচ অন্তর্ভুক্ত থাকে, যা একক-গহ্বরের ছাঁচের বিপরীতে উচ্চতর একত্রিতকরণ খরচ আনতে পারে। টুলিং এবং গিয়ারের অন্তর্নিহিত আগ্রহ উল্লেখযোগ্য হতে পারে, যা সৃষ্টির সাধারণ ব্যয়কে প্রভাবিত করে।

বিভিন্ন কাস্টিং তৈরিতে অসুবিধা:মাল্টি-গহ্বর ছাঁচ একই সাথে প্রতিটি গহ্বরে বিভিন্ন ঢালাই উৎপাদনে চ্যালেঞ্জের সম্মুখীন হতে পারে। সমস্ত গহ্বর জুড়ে অভিন্নতার জন্য ডিজাইনের সীমাবদ্ধতা এবং প্রয়োজনীয়তা একই ছাঁচের মধ্যে বিভিন্ন অংশ তৈরি করার নমনীয়তা সীমাবদ্ধ করতে পারে।

তাপীয় ভারসাম্যহীনতার জন্য সম্ভাব্য:মাল্টি-ক্যাভিটি ছাঁচের অভ্যন্তরে উষ্ণ অনিয়মিত বৈশিষ্ট্যগুলি তরল ধাতুর একমুখী শীতল এবং শক্ত হয়ে যাওয়ার প্ররোচনা দিতে পারে, যা অভ্যন্তরীণ বোঝা এবং ঢালাইয়ে স্তরযুক্ত ত্রুটিগুলি নিয়ে আসে। বিভিন্ন বিভাগ জুড়ে উষ্ণ উপাদানের তদারকি করা একটি গুরুত্বপূর্ণ পরীক্ষা উপস্থাপন করে।

আকার এবং ওজন সীমাবদ্ধতা:মাল্টি-ক্যাভিটি সো মোল্ডগুলি কার্যকরভাবে তৈরি করা যেতে পারে এমন বিভ্রান্তিকর অংশগুলির আকার এবং ওজনের উপর সীমাবদ্ধতা থাকতে পারে। বড়, জটিল উপাদানগুলি একাধিক গহ্বর জুড়ে ছাঁচ নকশা, উপাদান প্রবাহ এবং কাঠামোগত অখণ্ডতার ক্ষেত্রে চ্যালেঞ্জ তৈরি করতে পারে।

ধাতু বৈশিষ্ট্য নিয়ন্ত্রণ:মাল্টি-ক্যাভিটি ছাঁচের সমস্ত অংশে তাপমাত্রা, সংগঠন এবং যান্ত্রিক গুণাবলীর মতো স্থির ধাতব বৈশিষ্ট্যের গ্যারান্টি চ্যালেঞ্জ করতে পারে। ধাতব বৈশিষ্ট্যের বৈচিত্রগুলি ঢালাইয়ের গুণমান এবং সম্পাদনকে প্রভাবিত করতে পারে।

এই সীমাবদ্ধতাগুলিকে মোকাবেলা করার জন্য অতিরিক্ত প্রকৌশলী প্রচেষ্টা, সূক্ষ্ম প্রক্রিয়া নিয়ন্ত্রণ এবং উত্পাদনের প্রয়োজনীয়তা এবং অংশ ডিজাইনের যত্নশীল বিবেচনার প্রয়োজন। সম্ভাব্য চ্যালেঞ্জ এবং সীমাবদ্ধতাগুলি প্রশমিত করার সময় তাদের সুবিধাগুলি সর্বাধিক করার জন্য মাল্টি-ক্যাভিটি সো মোল্ড নিয়োগের সম্ভাব্যতা এবং ব্যবহারিকতা মূল্যায়ন করা অপরিহার্য।

মাঝারি থেকে উচ্চ উৎপাদন ভলিউমের জন্য,একাধিক চেম্বারের সাথে ছাঁচ বপন করুনউত্পাদনশীলতা এবং দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করুন। যাইহোক, ডিজাইনারদের অবশ্যই একাধিক ইম্প্রেশনের ভারসাম্যের জটিলতার জন্য অ্যাকাউন্ট করতে হবে এবং সিমুলেশন এবং কঠোরতার মাধ্যমে সম্ভাব্য ত্রুটিগুলি প্রশমিত করতে হবে। যখন সফলভাবে প্রয়োগ করা হয়, মাল্টি-ক্যাভিটি ছাঁচের ফলে ফাউন্ড্রিগুলির জন্য উল্লেখযোগ্য লাভ হয় যা খরচ কমিয়ে আউটপুট বাড়ানোর লক্ষ্য রাখে। আমাদের বপন ছাঁচ সম্পর্কে আরও জানতে চাইলে, আমাদের সাথে যোগাযোগ করুনটেক @ হুয়ান-অর্গ.

তথ্যসূত্র:

Beeley, P. (2001)। ফাউন্ড্রি প্রযুক্তি। অক্সফোর্ড, বোস্টন: বাটারওয়ার্থ-হেইনম্যান।

ব্রাউন, জেআর (2000)। ফোসেকো লৌহঘটিত ফাউন্ড্রিম্যানের হ্যান্ডবুক। অক্সফোর্ড, বোস্টন: বাটারওয়ার্থ-হেইনম্যান।

জৈন, পিএল (2009)। ফাউন্ড্রি প্রযুক্তির নীতি। নয়াদিল্লি: টাটা ম্যাকগ্রা-হিল শিক্ষা।

জোন্স, এস. (2002)। শেল ছাঁচনির্মাণ উপকরণ এবং প্রক্রিয়া অগ্রগতি. ইনস্টিটিউট অফ মেরিন ইঞ্জিনিয়ার্সের লেনদেন, 114(2), 77-83।

Kalpakjian, S. & Schmid, SR (2014)। প্রকৌশল এবং প্রযুক্তি উত্পাদন. আপার স্যাডল রিভার, এনজে: পিয়ারসন।
